二手化工廠設備介紹二手不銹鋼列管冷凝器結構形式

日期:2023-05-26 08:53:22類型:二手植物油廠設備新聞中心

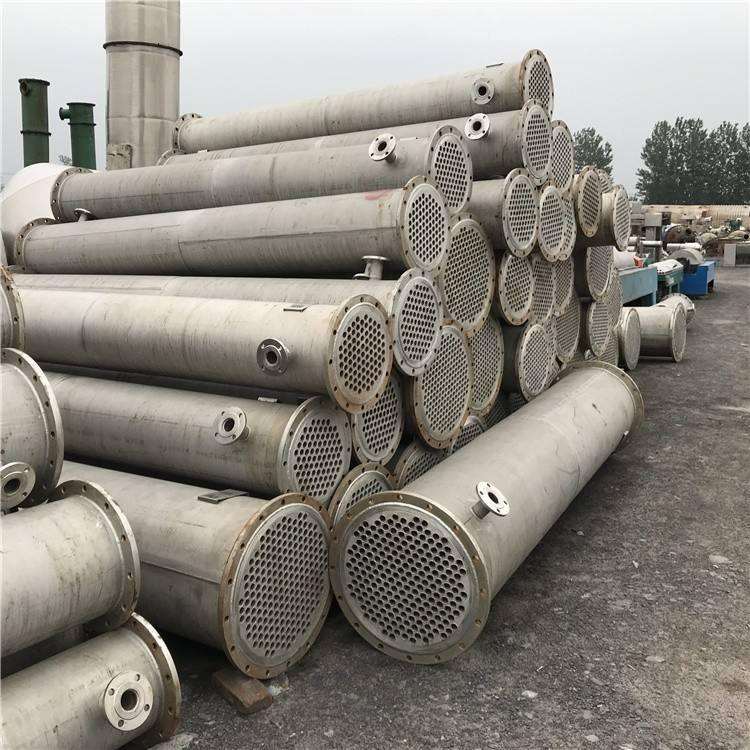

二手化工廠設備介紹二手不銹鋼列管冷凝器結構形式,不銹鋼列管冷凝器是有哪幾部分組成的,主要是殼體、折流板、膨脹節等。

(1)不銹鋼列管冷凝器殼體

殼體一般是一個圓筒,在殼壁上焊有接管,供殼程流體進入和排出之用。為防止進口流體直接沖擊管束而造成管子的侵蝕和振動,在殼程進口接管處常裝有防沖擋板,或稱緩沖板。

(2)不銹鋼列管冷凝器折流板

安裝折流板的目的是提高殼程流體的流速,增加湍動程度,提高傳熱效率,增大殼程流體的傳熱系數,同時也可減少結垢。在臥式換熱器中,折流板還起支承管束的作用。

常用的折流板形式有弓形、圓盤-圓環形和帶扇形切口折流板。其中弓形折流板應用較為普遍。

(3)不銹鋼列管冷凝器膨脹節

在固定管板式換熱器中,管束和殼體是剛性連接的,由于管內、管外是兩種不同溫度的流體,當管壁和殼壁之間因為溫度不同引起的變形量不相等時,便會在管板、管束和殼體系統中產生附加應力,由于這一應力是管壁和殼壁的溫度差引起的,稱為溫差應力。當管程和殼程溫差較大時,在管子和殼體上將產生很大的軸向應力,以致管子扭彎或從管板上松脫,嚴重時使結構產生塑性變形或產生嚴重的應力腐蝕,甚至損壞整個換熱器。膨脹節是一種能自由伸縮的彈性補償元件,由于它的軸向柔度大,當管子和殼體壁溫不同產生膨脹差時,可以通過膨脹節來變形協調,從而大大減少溫差應力。膨脹節的壁厚越薄,柔度越好,補償能力越大,但為了適應整體強度,應綜合考慮壁厚。
